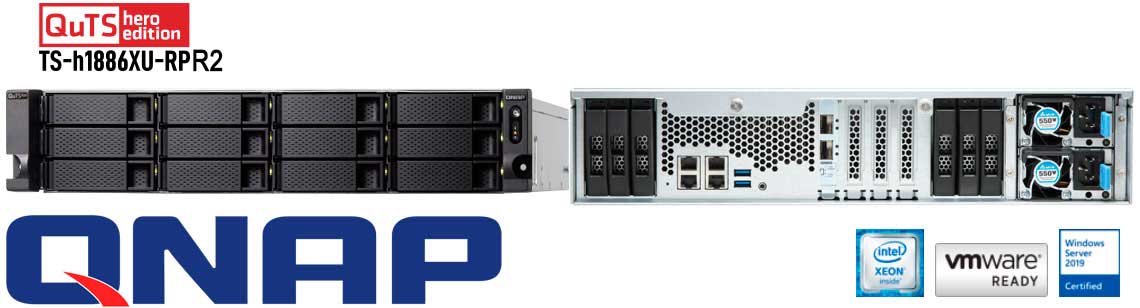

Qnap TS-h1886XU-RP R2 - NAS 18 Baias SATA e SSD

Um sistema para virtualização e aplicações de uso intensivo de dados

O TS-h1886XU-RP R2 da Qnap conta com 12 baias para discos SATA e 6 slots para SSDs, todos hot swappable, além de fontes de alimentação redundantes. Equipado com um processador Intel Xeon D, possui 32GB de memória DDR4, expansível até 128GB. Dispõe de 2 portas USB 3.2 e 4 portas LAN.

A placa de rede inclui duas portas SFP+ 10GbE pré-instaladas para aplicações de alta largura de banda e suporta RDMA/RoCE para otimização de desempenho e redução do uso da CPU.

Rodando o sistema operacional QuTS hero com ZFS, garante integridade, desduplicação e compressão de dados em nível de bloco, além de proteção por snapshots e SnapSync em tempo real. Este NAS Qnap é ideal para servidores de arquivos críticos, virtualização, edição colaborativa de vídeo e backup/recuperação eficiente.

Um sistema de alto desempenho com Intel Xeon D

Equipado com um processador Intel Xeon D quad-core e 32GB de memória DDR4 ECC (expansível para até 128GB), o sistema oferece desempenho de alta performance.

A capacidade de armazenamento do servidor pode ser ampliada conectando gabinetes de expansão, atendendo às crescentes demandas de dados em ambientes corporativos.

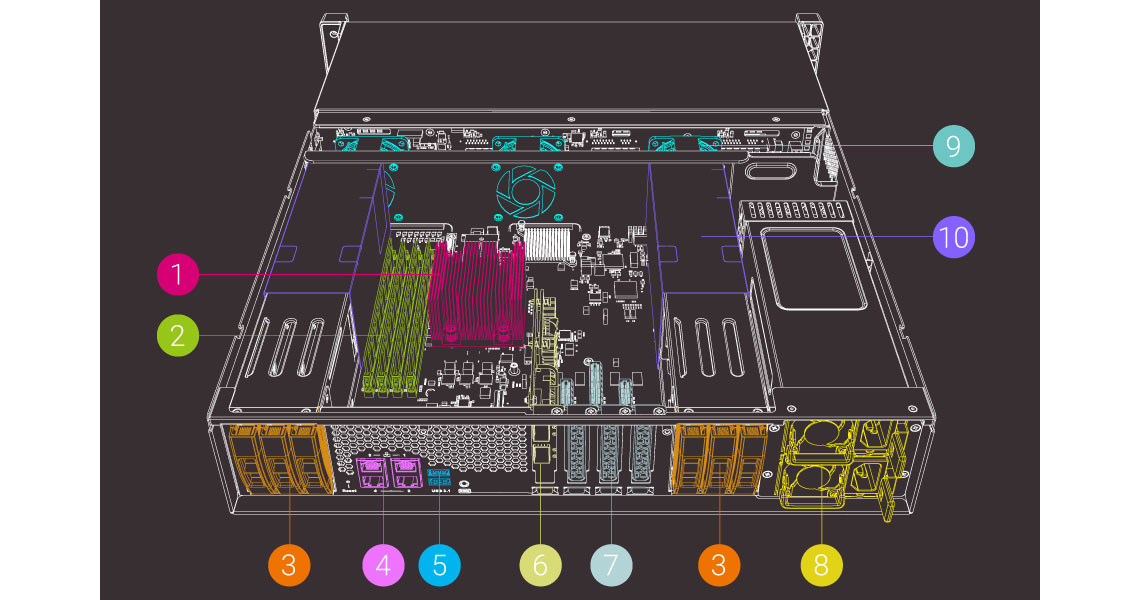

Estrutura híbrida para otimizar o desempenho do NAS Qnap

O servidor possui uma arquitetura de hardware expansível, ideal para atender a diversas necessidades comerciais e aplicações.

Processador Intel Xeon D: Processador quad-core com capacidade de múltiplos núcleos.

Memória DDR4 ECC: Suporta até quatro módulos DDR4 Long-DIMM de canal duplo, permitindo expansão de RAM até 128GB.

6 slots para SSD SATA de 2,5 polegadas a 6Gb/s: Compatíveis com aceleração de cache SSD para melhorar o desempenho de IOPS.

4 portas Gigabit Ethernet: Perfeitas para agregação de links, trunking de portas e configurações MPIO.

2 portas USB 3.2 Gen 1: Proporcionam velocidades de transferência de até 5Gbps, compatíveis com discos rígidos externos ou no-breaks.

Placa de expansão de rede SFP+ 10GbE com duas portas: Utiliza controladoras Broadcom ou NVIDIA Mellanox, compatível com RDMA sobre Ethernet (RoCE e RoCEv2).

A banda larga 10GbE é ideal para virtualização, compartilhamento de grandes arquivos e aplicações intensivas em dados. 3 slots de expansão PCIe:

Permitem a instalação de placas de rede 10/25/40GbE, placas QM2, placas de expansão SAS, placas gráficas e Fibre Channel, ampliando as capacidades de aplicação (um slot já vem com um adaptador SFP+ 10GbE de duas portas pré-instalado).

Fontes de alimentação de 550W: Fontes redundantes de 550W garantem operação contínua do sistema.

Resfriamento inteligente: Monitora a temperatura do sistema e ajusta automaticamente a velocidade dos ventiladores.

Tubos de ventilação: Proporcionam fluxo de ar dedicado e centralizado para dispersar eficientemente o calor dos SSDs.

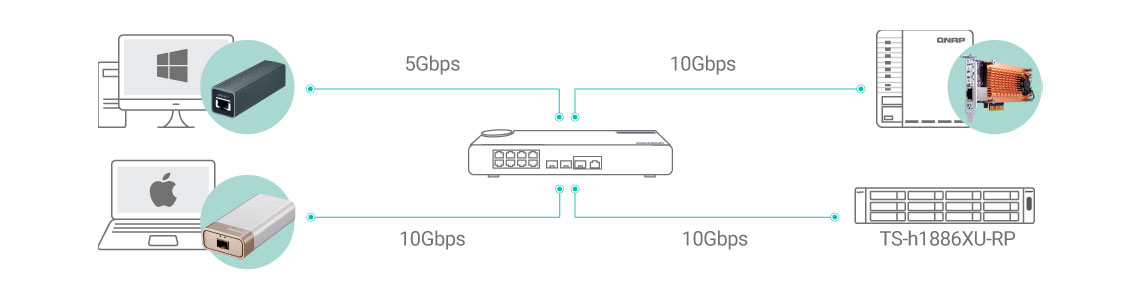

Dupla conectividade 10GbE para otimizar a transferência de dados

O equipamento vem com uma placa de rede inteligente SFP+ 10GbE de duas portas pré-instalada, utilizando Broadcom NetXtreme-E Série BCM57412, NVIDIA Mellanox ConnectX-4 Lx ou uma placa de rede de desempenho equivalente.

Esta configuração é ideal para otimizar aplicações de data center e virtualização que exigem alta largura de banda. Ele suporta RDMA over Converged Ethernet (RoCE e RoCEv2), permitindo que os dados bypassem os drivers de rede convencionais e a camada de soquetes, acessando diretamente o servidor ESXi e o buffer de memória de armazenamento.

A tecnologia RoCE melhora o desempenho do sistema e reduz o consumo de CPU em aplicações que utilizam redes Ethernet, sendo ideal para transferências de arquivos com baixa latência e alta velocidade. Além disso, a Qnap oferece várias opções de switches 10GbE, auxiliando as organizações a implementar redes seguras, escaláveis e de alta velocidade para armazenamento.

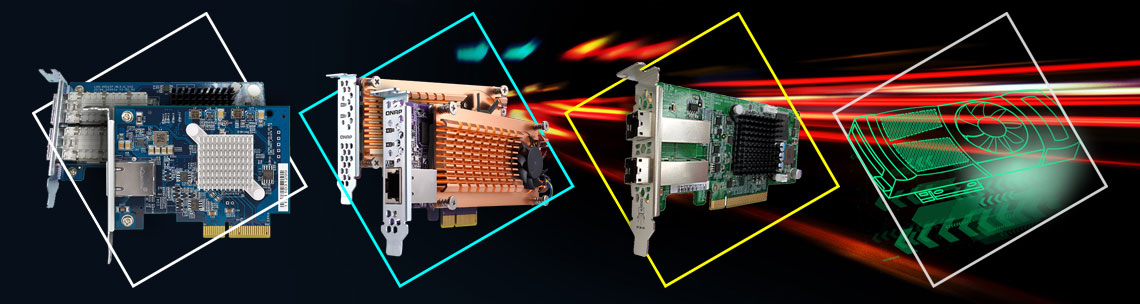

Alta capacidade de I/O com expansão PCIe

Equipado com três slots PCIe de 3ª geração, incluindo um slot já ocupado por uma placa de expansão 10GbE de porta dupla, o TS-h1886XU-RP R2 da Qnap oferece flexibilidade para instalar diversas placas e expandir suas funcionalidades.

Placas de Rede 5GbE/10GbE/20GbE/40GbE: Permite altas taxas de transferência para tarefas que exigem grande largura de banda.

Placas QM2 para 10GbE/SSDs M.2: Adiciona cache SSD M.2 ou conectividade 10GbE (10GBASE-T) ao NAS Qnap, otimizando desempenho e largura de banda.

Placas de Expansão SAS: Permite a conexão do sistema a unidades de expansão SAS de 12Gb/s.

Placas Gráficas: Suporta placas gráficas de nível básico que não necessitam de alimentação adicional. A instalação de uma placa gráfica facilita a edição e transcodificação de vídeo, além de possibilitar a passagem de GPU para máquinas virtuais.

Sistema operacional QuTS hero com ZFS

O sistema operacional QuTS hero integra os aplicativos do QTS com o sistema de arquivos ZFS de 128 bits, proporcionando gerenciamento de armazenamento versátil, proteção de dados e desempenho aprimorado para diversas tarefas. O QuTS hero facilita o gerenciamento de armazenamento, virtualização e fluxos de trabalho de mídia.

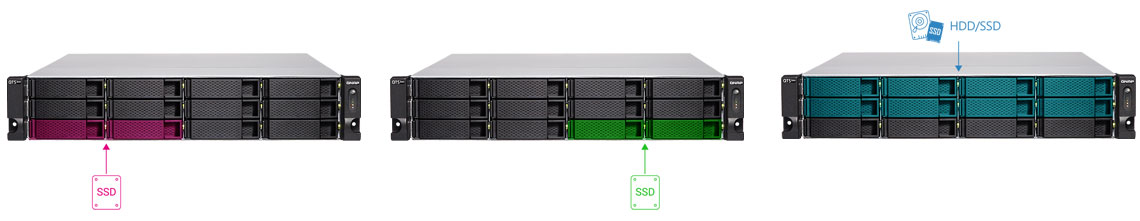

Configuração de armazenamento em camadas com o QuTS hero

Existem alguns requisitos básicos de configuração que são semelhantes aos do QTS. Recomenda-se seguir as etapas a seguir para garantir eficiência de armazenamento e desempenho com o QuTS hero.

Etapa 1 (unidade do sistema e pastas compartilhadas padrão): O primeiro conjunto de armazenamento que o usuário cria é a unidade do sistema, onde as pastas compartilhadas e os aplicativos serão armazenados. Nesta fase, é aconselhável configurar um RAID com pelo menos dois SSDs para garantir um desempenho ideal do sistema e um gerenciamento eficiente dos metadados dos aplicativos.

Etapa 2 (cache de leitura e ZIL): Utilize mais SSDs para configurar o cache de leitura ou ZIL. O usuário também pode instalar placas de expansão QM2 para adicionar SSDs M.2, ampliando assim o espaço de cache.

Etapa 3 (armazenamento de dados): Aloque HDDs/SSDs para criar um RAID destinado ao armazenamento de arquivos e dados de aplicativos. Se necessário, o usuário pode optar por uma configuração totalmente em flash para obter desempenho máximo.

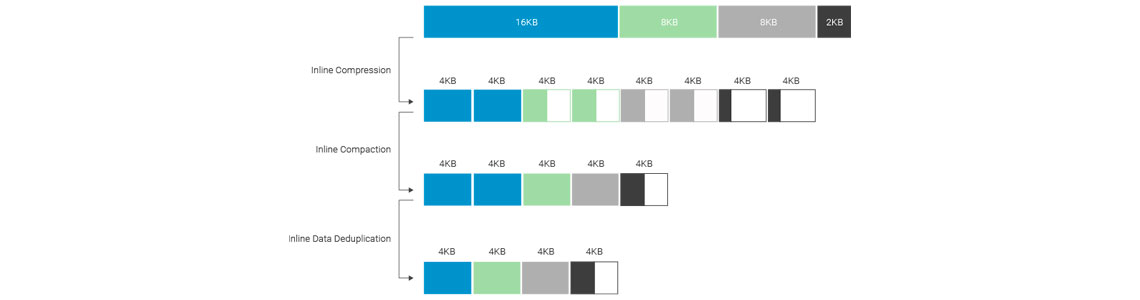

Desduplicação, compactação e compressão de dados integradas

O QuTS hero é compatível com tecnologias de redução de dados baseadas em blocos, incluindo desduplicação, compressão e compactação integradas, permitindo diminuir o tamanho dos arquivos, economizar espaço de armazenamento e melhorar o desempenho.

Por exemplo, se 20 máquinas virtuais idênticas forem replicadas no sistema, o espaço de armazenamento necessário pode ser reduzido em até 95%. Seja utilizado como armazenamento primário ou de backup, o servidor maximiza a eficiência do armazenamento, proporcionando uma solução de armazenamento confiável.

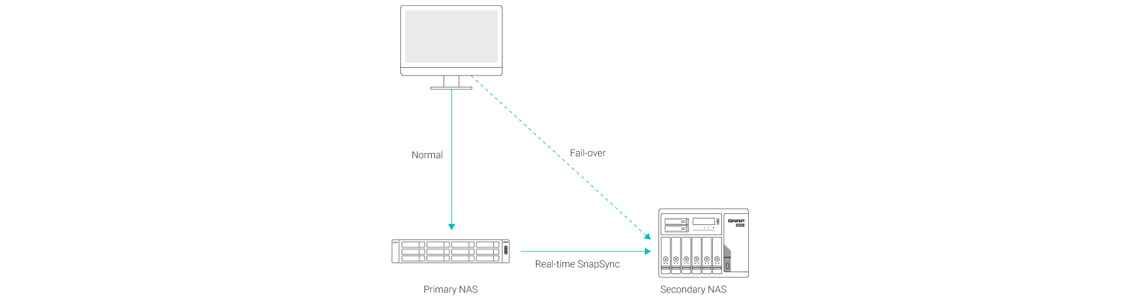

SnapSync em tempo real minimiza o RPO com recuperação de desastres

O SnapSync assegura que tanto o NAS primário quanto o secundário mantenham dados idênticos, gravando imediatamente no destino qualquer dado inserido na origem.

Se o NAS primário ficar indisponível, as configurações de privilégios no NAS secundário podem ser ajustadas para garantir a continuidade do sistema. O SnapSync é essencial para operações críticas, minimizando o risco de perda de dados.

Além disso, o TS-h1886XU-RP R2 Qnap suporta snapshots e backup remoto, facilitando as tarefas de maneira simples e eficiente.

Solução completa de hospedagem de máquinas virtuais e containers

O Virtualization Station e o Container Station são ideais para suporte à virtualização. Juntamente com o aplicativo Network & Virtual Switch, eles aprimoram a interação de dados entre máquinas virtuais, contêineres, servidores e outros dispositivos físicos na rede, permitindo a alocação de recursos de rede física e virtual para facilitar a implantação da rede.

Virtualization Station: Execute múltiplas máquinas virtuais com sistemas operacionais como Windows, Linux, Unix e Android, acessíveis via navegador da web ou Virtual Network Computing.

Empresas podem utilizar aplicativos de servidor virtualizado em um único NAS Qnap, eliminando a necessidade de servidores físicos adicionais.

Container Station: Utilize tecnologias de virtualização LXC e baixe aplicativos do Docker Hub Registry integrado. Realize a importação e exportação de contêineres e crie diversos micro serviços.

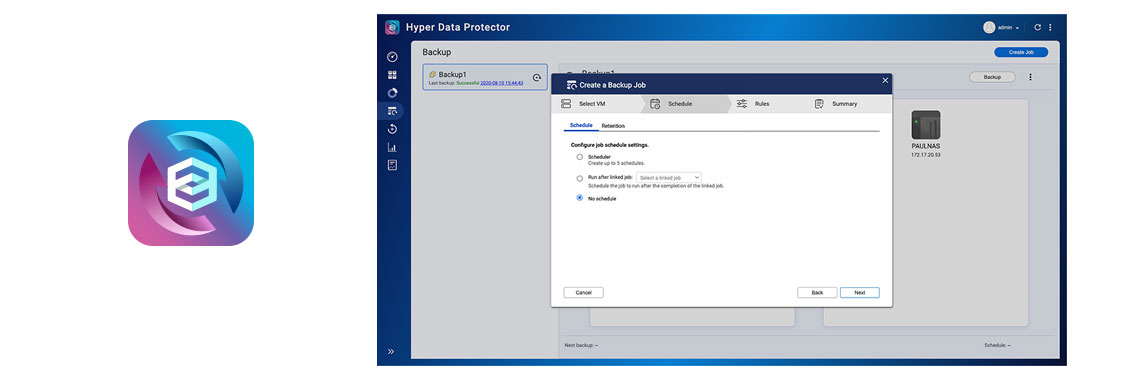

Dispositivo de backup gratuito para VMware e Hyper-V

Com o Hyper Data Protector, o sistema transforma-se em uma solução para backup ilimitado de VMs no VMware vSphere e Microsoft Hyper-V. O Hyper Data Protector oferece backup incremental, desduplicação global, agendamento de backups e compressão de recuperação.

Ele também permite o backup simultâneo de diversas VMs, proporcionando um plano de recuperação de desastres ideal e garantindo a operação contínua dos serviços 24/7.

Transferência de dados para a nuvem com acesso de baixa latência

O NAS Qnap, com integração aos principais serviços de nuvem, permite a implantação de gateways de armazenamento em nuvem e habilita o cache local. Isso possibilita que organizações utilizem a nuvem para armazenamento, backup e recuperação de dados com acesso de baixa latência, garantindo aplicações híbridas flexíveis e seguras.

HybridMount: Ideal para colaboração online em servidores de arquivos e análise de dados, além de expandir a capacidade de armazenamento. Utiliza os aplicativos do QTS hero para gerenciar e editar arquivos na nuvem ou monitorar dados multimídia.

VJBOD Cloud: Permite montar armazenamento na nuvem como um volume baseado em bloco ou LUN em um NAS Qnap. A transmissão baseada em bloco carrega dados aleatórios para a nuvem em blocos, transmitindo apenas as alterações de volume ou LUN, como adição, modificação ou exclusão. É indicado para aplicativos corporativos que exigem grande transferência de dados, como bancos de dados, volumes de VM e vídeos.

iSCSI LUN baseado em blocos, armazenamento de virtualização

O ISCSI Lun em bloco oferece uma solução de armazenamento de alto desempenho ideal para ambientes de virtualização como VMware, Citrix, Microsoft Hyper-V e Windows Server 2019. Com suporte ao VMware VAAI e Microsoft ODX, essa tecnologia melhora a eficiência ao reduzir a carga nos servidores ESXi e Hyper-V. Além disso, o plug-in Qnap vShepe Client aprimora o desempenho operacional e o gerenciamento em aplicações de virtualização.

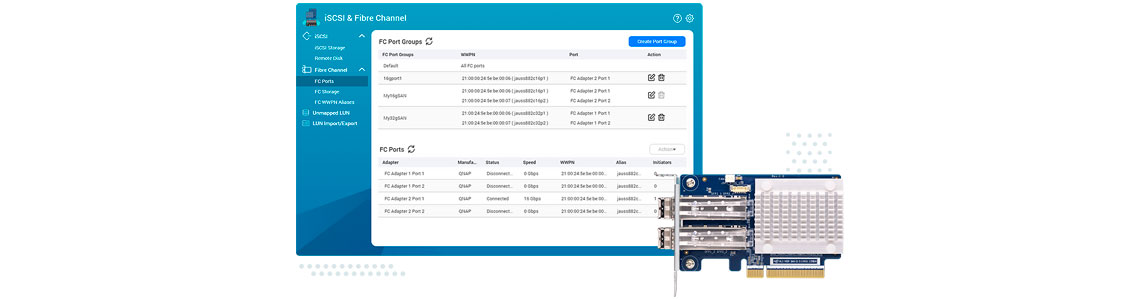

Crie um ambiente de SAN Fibre Channel

Ao instalar placas de expansão Fibre Channel de 16Gb/32Gb com duas portas no servidor, o usuário amplia as possibilidades de integrar um NAS Qnap a um ambiente SAN. É possível configurar um destino Fibre Channel através do aplicativo iSCSI e Fibre Channel. Adicionalmente, os recursos de vinculação de porta e mascaramento de LUN proporcionam uma camada extra de segurança para os dados.
