Qnap TS-1683XU-RP - NAS 16 baias SATA

TS-1683XU-RP QNAP, um NAS Storage 320TB corporativo

O TS-1683XU-RP da Qnap é um NAS storage SATA com capacidade para até 16 HDDs, cada um suportando até 22TB. Ele vem equipado com um processador Intel Xeon E Quad-Core de 3.3GHz, quatro portas LAN gigabit, duas portas 10GbE SFP+ e quatro slots PCIe. Este equipamento oferece recursos avançados de armazenamento corporativo, como suporte ao protocolo iSER, Over-Provisioning de SSD, armazenamento em camadas, rede definida por software e cache em memória flash. Além disso, o NAS Qnap permite a instalação de placas gráficas adicionais para acelerar aplicativos de virtualização, como VMware, sistemas de vídeo vigilância e aplicações de IA.

Um sistema de armazenamento em rede de alto desempenho

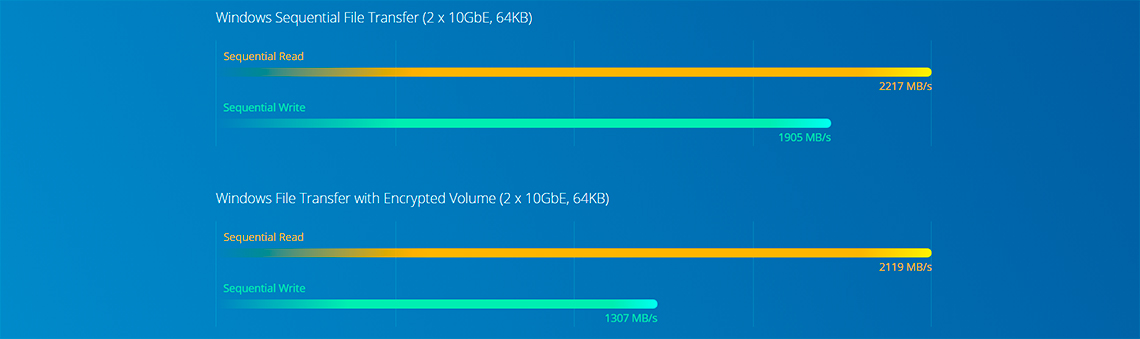

O NAS Qnap 320TB possui quatro portas LAN Gigabit RJ45 e duas conexões de rede de alta velocidade 10GbE SFP+, que podem ser combinadas para aumentar a largura de banda e adicionar segurança ao sistema. A agregação de link (port trunking), juntamente com o cache SSD e o armazenamento em camadas, oferece um desempenho comparável aos melhores servidores de aplicação. O modelo TS-1683XU-RP alcança transferências sequenciais de arquivos de até 2217 MB/s para leitura e 1905 MB/s para escrita. Com a criptografia de volume ativada, o sistema atinge taxas de transferência sequenciais de 2119 MB/s para leitura e 1307 MB/s para escrita.

um servidor NAS 320TB equipado com memórias ECC

Você pode ajustar a configuração da memória RAM para melhorar o desempenho em cargas de trabalho dinâmicas, como a virtualização. O TS-1683XU-RP vem com quatro slots Long-DIMM para memória DDR4 dual-channel, que podem ser combinados para aproveitar a arquitetura dual-channel e aumentar o desempenho do NAS. A memória ECC detecta e corrige erros em tempo real, prevenindo interrupções e perda de dados, o que é crucial para aplicações em servidores.

NAS storage com hardware robusto e expansível

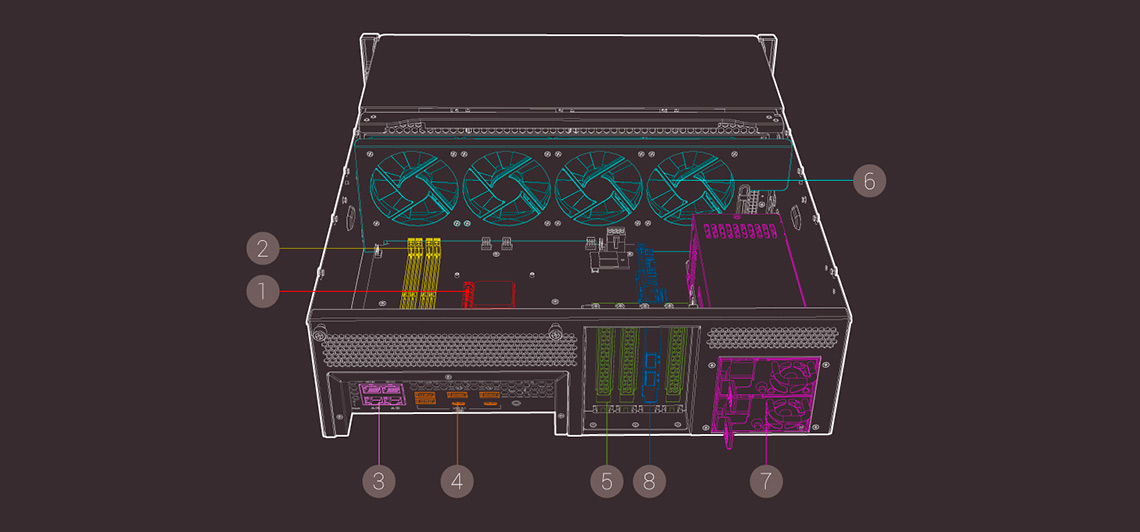

Equipado com hardware de alta performance e capacidade de expansão arquitetônica, o TS-1683XU-RP oferece uma variedade de aplicações com desempenho ideal para atender diferentes padrões de negócios. 1. **Processador Intel Xeon E:** Intel Xeon E-2124 com quatro núcleos operando a 3,3 GHz. 2. **Memória ECC DDR4:** Suporta até quatro módulos de memória DDR4 dual-channel Long-DIMM, com capacidade máxima de 64 GB de RAM. 3. **Quatro Portas Ethernet Gigabit:** Perfeitas para vinculação de serviços, trunking de porta e configurações MPIO. 4. **Portas USB 3.1 Gen2:** Duas portas USB-C e quatro portas USB 3.1 a 10 Gbps, otimizando a transferência de dados via ethernet, discos rígidos externos, impressoras e UPS. 5. **Quatro Slots de Expansão PCIe:** Compatíveis com placas de expansão SAS, placas gráficas, redes 10GbE/25GbE/40GbE e cartões QM2, ampliando o potencial de aplicação (um slot vem com adaptador 10GbE pré-instalado). 6. **Ventiladores do Sistema:** Monitoram as temperaturas do sistema e ajustam automaticamente as velocidades dos ventiladores conforme necessário. 7. **Fontes de Alimentação:** Fontes redundantes de 500W garantem operação contínua do sistema. 8. **Duas Portas SFP+ 10GbE:** Controlador Mellanox ConnectX-4 LX SmartNIC com suporte a iSER, compatível com redes 10GbE, ideal para aplicações que exigem alta largura de banda como virtualização e backup/restauração rápidos.

Um NAS 10GbE com placa 10G Mellanox e iSER

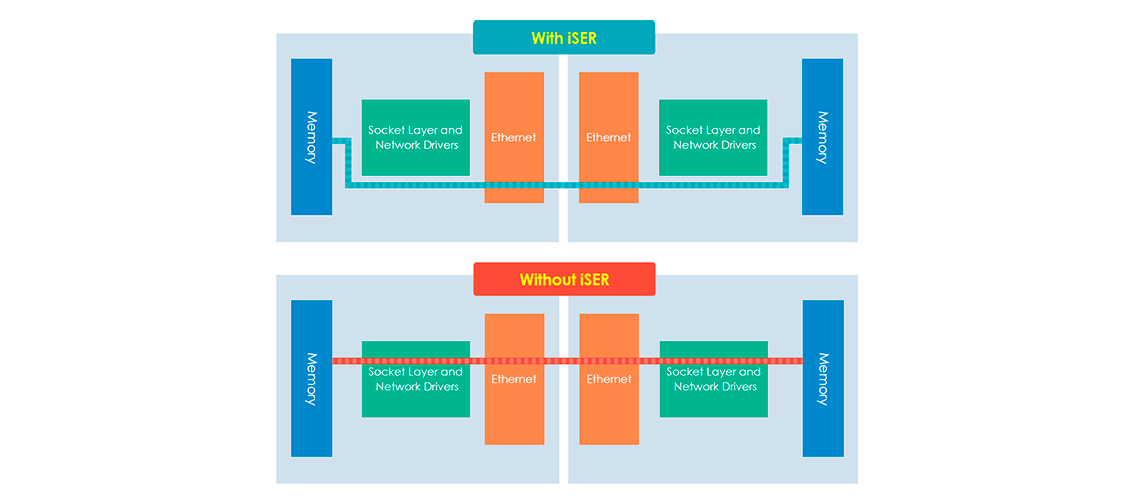

O TS-1683XU-RP vem com duas portas 10GbE SFP+ equipadas com a controladora Mellanox ConnectX-4 LX SmartNIC. Essa controladora é compatível com o protocolo iSER (extensões iSCSI para RDMA), que permite a transferência de dados diretamente entre os buffers de memória do servidor ESXi e o sistema de armazenamento, eliminando a necessidade de drivers de rede e a camada de soquete. Isso reduz a carga de trabalho das CPUs, tornando o TS-1683XU-RP uma solução de armazenamento ideal para otimizar aplicações de virtualização. Como resultado, o desempenho de leitura/gravação aleatória pode aumentar em até 60%, e o tempo de latência do sistema pode ser reduzido em até 50%.

NAS Storage 320TB com expansão PCIe para transferências mais rápidas

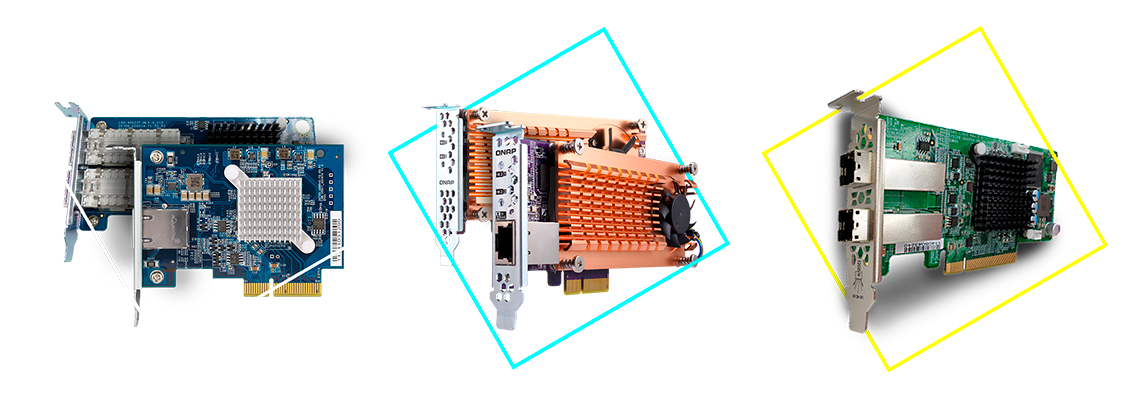

Os quatro slots PCIe do TS-1683XU-RP permitem a instalação de diversas placas de expansão, aumentando o potencial e as aplicações do NAS. - Placas de rede de 40GbE/25GbE/10GbE: Proporcionam maiores taxas de transferência LAN, ideais para virtualização, transmissão de dados, backup/restauração e outras tarefas que exigem alta largura de banda. - Cartão QM2 M.2 SSD/10GbE: Permite adicionar simultaneamente cache SSD M.2 e conectividade 10GbE (10GBASE-T) ao NAS, otimizando tanto o desempenho quanto a largura de banda. - Placas de expansão SAS: Permitem conectar o TS-1683XU-RP a unidades de expansão, aumentando a capacidade de armazenamento e suportando até 128 unidades SAS/SATA.

Uso recomendado de slots PCIe no TS-1683XU-RP

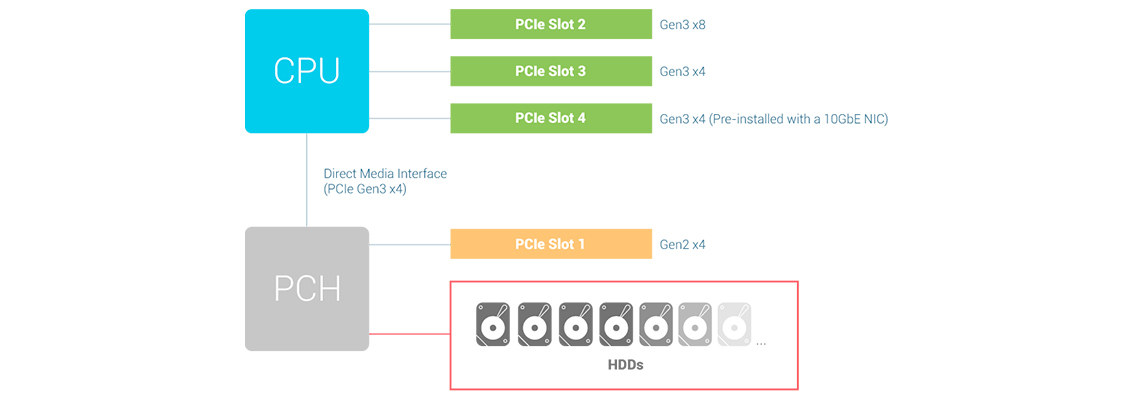

O TS-1683XU-RP possui múltiplos slots PCIe que permitem a instalação de interfaces de rede 1GbE, cartões USB 3.0 ou adaptadores Wi-Fi. A Qnap recomenda utilizar apenas placas de expansão de baixo desempenho no slot PCIe Gen2 (slot 1 conectado ao PCH) para garantir largura de banda suficiente para as unidades SATA. Para expansões de alto desempenho (como NICs 10GbE/40GbE, placas SAS, cartões de aceleração Mustang-200 e placas gráficas), é aconselhável usar os slots PCIe Gen3 (slots 2, 3 e 4) que estão conectados diretamente à CPU.

Instale placas gráficas no NAS storage 320TB para um melhor desempenho computacional

O TS-1683XU-RP vem equipado com slots PCIe que permitem a instalação de placas de vídeo das marcas AMD Radeon, Intel ou NVIDIA. Essas interfaces são essenciais para acelerar o aprendizado de inteligência artificial em aplicações que demandam alto processamento de dados, além de melhorar o desempenho no processamento de imagens e em máquinas virtuais por meio da tecnologia de GPU PassThrough. Observações: 1. Modelos 3U/4U que suportam placas de vídeo high-profile requerem alimentação externa; modelos 1U/2U são compatíveis com placas gráficas de baixo perfil que não necessitam de alimentação adicional (como a NVIDIA GT1030). 2. O suporte a GPU no QTS é exclusivo para controladoras gráficas NVIDIA. A passagem de GPU para máquinas virtuais é compatível com placas gráficas AMD e NVIDIA. 3. Quando o Virtualization Station utiliza GPUs, o NAS pausa temporariamente a aceleração de transcodificação de hardware para o QTS, e vice-versa. 4. Verifique a lista de compatibilidade de placas antes de adquirir uma GPU para o NAS.

Cache SSD e Tiering automático para melhor eficiência no armazenamento

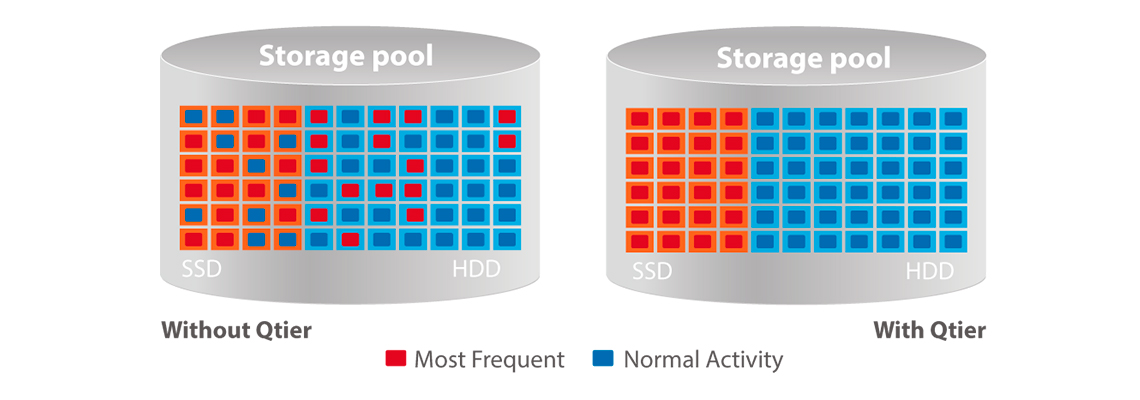

O TS-1683XU-RP vem com a tecnologia Qtier, que proporciona "auto-tiering". Ao ativar essa função, usuários e instituições podem melhorar o desempenho e a eficiência do armazenamento ao distribuir dados entre HDDs e SSDs conforme a frequência de acesso. Implementação de cache SSD para aumentar as velocidades de acesso. O TS-1683XU-RP suporta cache SSD "Read-Only" para otimizar aplicações com alta demanda de gravação, além de caches SSD em RAID 5/6 para maior desempenho e capacidade de cache. Indicados para aplicativos que exigem alto IOPS, como bancos de dados e virtualização, os caches SSD aceleram o desempenho e reduzem a latência dos volumes de armazenamento, melhorando significativamente os fluxos de trabalho. Aumente a eficiência dos SSDs com a tecnologia de Tiering. O TS-1683XU-RP possui a tecnologia Qtier, que oferece tiering automático para otimizar a eficiência do armazenamento continuamente, movendo dados automaticamente entre SSDs de 2,5 polegadas e HDDs com base na frequência de acesso e uso dos dados. O Qtier 2.0 inclui reconhecimento de I/O, permitindo armazenamento hierárquico com uso de um espaço reservado em cache SSD para gerenciar picos de I/O das aplicações em tempo real.
